10. Convex, Line Clipping,Mesh
Convex, Line Clipping,Mesh
절단 - 코핸서덜랜드 라인클리핑 알고리즘
(Cohen-Sutherland line clipping algorithm)

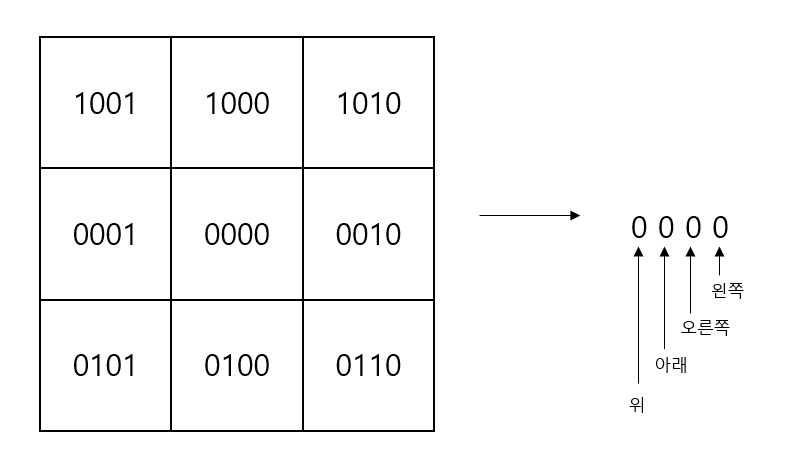

코핸 서덜랜드 라인 클리핑 알고리즘은 원래 화면영역을 가운데에 두고 각 화면을 벗어난 영역을 나누는 것에서 시작합니다.
각 영역을 위, 아래 ,오른쪽, 왼쪽에 해당하는 4비트 데이터로 나누어 어느 영역에서 어느영역에 걸치는 지에 대한 판별을 진행합니다.
이때 & (AND operation, 논리곱)을 사용하여 판별하게 되는데,
만약 각 성분 (위,아래,오른쪽,왼쪽)에 대하여 같은 위치에 있다면 1을, 아니라면 0의 값을 얻는 것을 통해 진행합니다.
이를 다시 정리하면 다음과 같은 케이스로 나눌 수 있습니다.
- Point A = Point B = 0000 (Point A | Point B = 0000) 이 경우, 완전히 두 점이 화면 내부에 있다고 판별합니다.
- Point A & Point B = 0000 양 점이 화면 외부에 있지만, 서로 같은 위치가 아닌 경우입니다. 추가적인 연산이 필요합니다.
- Point A & Point B ≠ 0000 이 경우는 두 점이 화면 외부에 있으므로 제거합니다.
- Point A ≠ 0000, Point B = 0000 한 점이 화면 내부에, 나머지 한 점이 화면 외부에 있을 경우입니다. 추가적인 연산이 필요합니다.
만약 이 때, Case 2, Case 4에 대해서는 교차점 계산을 진행하여 두 점을 얻은 후,
두 점을 한번 더 어느 영역에 위치하는지 검사하고 화면안에 있는 선분만 얻을 수 있게 됩니다.
교차점은 단순히 기울기를 얻은 후, 얻고자하는 축이 아닌 나머지 하나의 축 좌표를 통해 쉽게 구할 수 있습니다. 삼각형의 닮음을 통한 비례식을 사용하는 것과 같습니다.

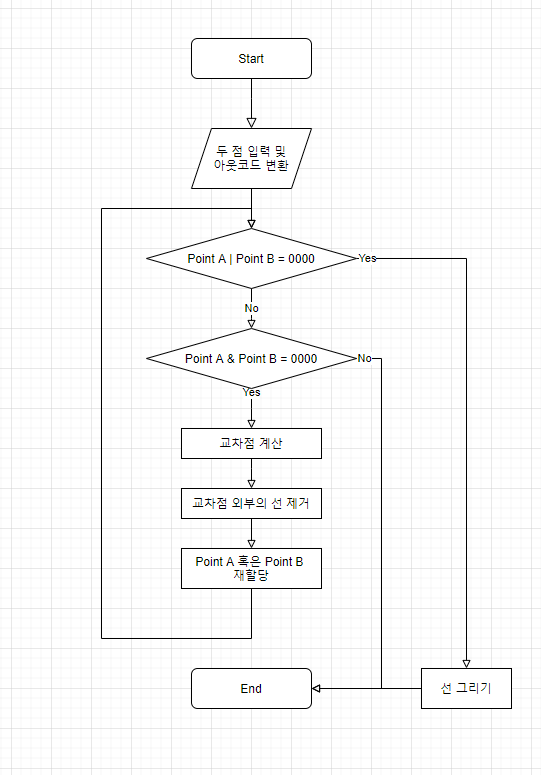

플로우차트로 정리하면 다음과 같습니다.
일직선상에 위치하지 않은 세 점의 아핀조합 결과
아핀조합
이걸 잘 기억하면서 선형조합을 생각해본다면,
세 점의 아핀 조합 결과는 다음과 같이 정의 할 수 있습니다.
그리고 특정 점을 뺀, 변위벡터를 통해 이를 나타낸다면
로 나타낼 수 있습니다.
결론적으로 변위 벡터 = 벡터 + 벡터 이므로 이때 두 벡터가 선형독립이라면
두개의 기저벡터를 통해 만들 수 있는 차원이므로
이때 생성된 점은 을 기준으로 2차원 변위 벡터를 더했으므로,
즉 세 점의 아핀 조합으로 생성된 모든 점은 동일한 평면에 위치합니다.
컨벡스 및 컨벡스 조합 (Convex & Convex Combination)
컨벡스(Convex)는 라틴어 convexus를 어근으로하는 vaulted or arched, 즉 볼록한 이라는 형용사입니다.
어떤 집합안에서 두개의 지점을 선으로 연결했을 때, 선을 이루는 요소들이 그 집합속에 속해있다면 그 집합을 Convex Set이라고 합니다.
7주차에 Linear Interpolate에 대해 적었던게 있습니다.
P = (1-a)P_1 + aP_2; $$
여기서 의 범위를 로 제한하는 아핀 조합을
컨벡스 집합(convex set)이라 볼 수 있겠네요.
왜 그럴까요? 의 경우, 두 점의 사이에서만 새로 생성될 수 있으며,
이 조합에서 두 점은 최대의 변위를 갖기 때문입니다.
시각적으로 확인한다면 다음과 같습니다.
그러면 아까 위에서 설명한 세 점의 아핀조합에서 해당 컨벡스 조합을 시각화 한다면 어떻게 될까요?
P = (1-s-t) \cdot P_1 + s\cdot P_2 + t \cdot P_3 $$
다음과 같이 두가지 인자 s,t에 대해
의 제한을 걸어준다면
아마 다음과 같은 삼각형의 공간 속에서만 생성될 것이라 생각합니다.
이렇게 주어진 점을 연결한 도형 내부에 속하는 지점을
컨벡스 조합(convex combination)이라 합니다.
3차원 물체의 기본단위는 왜 삼각형?
3차원의 물체를 표현하는 방법은 크게 두가지가 있다고 생각합니다.
- 물체 표면만 나타내는 경우와
- 물체 내부까지 표현하는 경우
그 중 많이, 그리고 주로 사용되는 경우는 물체의 표면만 나타내는 경우인데,
아무래도 실제 보이는 것은 표면인 경우가 더 많기 때문이라고 생각합니다.
즉, 물체를 표현할 때 입체가 아닌 면으로 표시하게 되는데, 면을 구성하는 가장 작은 단위가 삼각형이기 때문에 3차원 물체의 기본 단위는 삼각형이라고 볼 수 있습니다.
삼각형이 아닌 사각형을 사용하는 경우가 간혹 있지만, 실질적으로 작업 이후 컴퓨터가 처리할 때는 삼각형으로 변경해서 처리합니다.
이 때, 크게 삼각형을 통해 그리는 방법들은 다음과 같은 방법들이 있습니다
Triangle Strip
한붓그리기와 같은 방식입니다. 메모리와 처리시간을 효율적으로 사용할 수 있습니다.
Triangle Fan
Triangle List
비 연속적인 삼각형 조각으로 구성된 개체를 만듭니다.
트라이앵글 리스트 방법으로 메시를 표현하는 방법 정리
간단하게 설명하자면 버텍스 리스트, 즉 점 리스트를 그냥 던져주면 됩니다.
이후 점을 버텍스(정점)이라고 기술하겠습니다.
삼각형 하나를 그리기 위해 3개의 버텍스가 필요하며,
총 삼각형 개수 * 3 개의 버텍스가 필요합니다.
다만 이렇게 될 경우 Triangle Strip 기준 7개의 정점으로 구성된 삼각형 리스트를 그릴때, v2 ~ v6의 경우 버텍스가 중복되어 총 15개의 버텍스가 필요하게 됩니다.

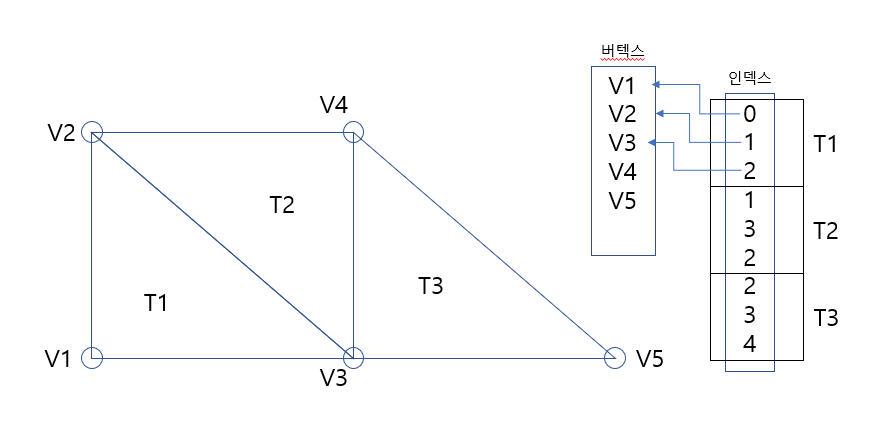

이를 해결하기 위해 버텍스 리스트를 따로두고, 삼각형을 그리기 위해 필요한 버텍스를
인덱스를 통해 접근하여 버텍스를 중복으로 저장하는 경우를 해결합니다.
무게중심 좌표가 가지는 의미와 특징
자 과거로 돌아가서, 컨벡스 및 컨벡스조합에서 계속 나아가 봅시다.
아까 보았던 새로운 점을 생성하는 식을 볼까요?
P = (1-s-t) \cdot A + s\cdot B + t \cdot C $$ 이때 a를 (선에서 의) 무게 중심 좌표(Barycentric coordinate)라고 합니다. 또한 s와 t를 삼각형의 무게 중심 좌표(Barycentric coordinate) 라고 합니다. 그러면 무게중심 좌표가 가지는 의미랑 특징은 무엇일까요? 어느 점의 비중이 더 큰가, 혹은 어느점에 더 가까운가 라고 생각하면 편할 것 같습니다. 마치 엔진에서 사용하는 프로브 블렌딩을 할때의 가중치, 혹은 리깅을 할때 버텍스가 어떤 본에 더 영향을 받는지에 대한 가중치와 같은 개념입니다. 위에서 설명했던 것을 수학적으로 다시 정리하자면P = a_1P_1 + a_2P_2 + … +a_nP_x\ \Sigma{a_n} = 1,\quad 0 \leq a_n \leq 1
다음과 같이 나타낼 수 있으므로, 각 성분 a에 대해 0≤a≤1의 범위에 있다면 내부에 있음을 알 수 있습니다. ### 내적을 사용해 삼각형과 같은 평면에 위치한 점의 무게중심 좌표계를 구하는 수식 정리 --- 계속해서 자꾸 예전에 적어둔 식을 가져오게 되네요. 하하 다 같은개념에서 시작해서 그렇습니다. 내적을 다시 기억해봅시다. > 따라서, 1. 곱셈의 교환법칙이 성립하므로, 내적의 교환법칙 역시 성립한다. 2. 두 식이 같지 않으므로, 내적의 결합법칙은 성립하지 않는다. 3. 덧셈의 교환법칙이 성립하므로, 내적의 분배법칙은 성립한다. > > $$ [P'-P_3=s(P_1-P_3)+t(P_2-P_3)\\ \vec{w} = s \cdot \vec{u} + t \cdot \vec{v}](/posts/11-Convex,-Line-Clipping,Mesh-ebcc20c2d47f493aa66a637b654d8cdf/) $$ > 여기서부터 다시 시작해봅시다. 한 점에서 부터 시작되는 양 변으로 향하는 두 벡터에 대해 유사도(편의상 다음과 같이 말하겠습니다)를 검사하기 위해 양변에 $$ u,v $$ 를 내적합니다w \cdot u = s(u \cdot u) + t(v\cdot u)\ w \cdot v = s(u \cdot v) + t(v\cdot v)
그런데 저희는 $$ s,t $$ 를 구해야하므로, 하나의 식을 소거하기위한 식을 만듭니다. 일단 $$ s $$ 부터 구해봅시다 두 식을 빼서 $$ s $$ 를 구하기 위해선, 양 식에 $$ v \cdot v , u \cdot v $$ 를 곱해줍니다.(w \cdot u)\cdot(v\cdot v) = s(u \cdot u)\cdot (v\cdot v) + t(v\cdot u)\cdot (v\cdot v) \
(w \cdot v)\cdot (u\cdot v) = s(u \cdot v)\cdot (u\cdot v) + t(v\cdot v)\cdot (u\cdot v)
두 다항식을 뺀 후, $$ s $$ 에 대해 정리하면s = \frac{(w\cdot u)\cdot (v\cdot v) - (w\cdot v)\cdot (u\cdot v)} {(u\cdot u)\cdot (v\cdot v)-(u\cdot v)\cdot (u\cdot v)}
같은 방법으로 $$ t $$ 에 대해서도 정리해줍니다.t = \frac{(w\cdot v)\cdot (u\cdot u) - (w\cdot u)\cdot (v\cdot u)} {(u\cdot u)\cdot (v\cdot v)-(u\cdot v)\cdot (u\cdot v)}
이제 이 식을 통해 평면에 위치한 점의 무게중심 좌표계를 만들 수 있으며, 이 무게중심 좌표의 각 성분에 대해 0보다 크고 1보다 작은지에 대해 검사한다면, 삼각형에 포함되는 점. 컨벡스 조합인지 판별 할 수 있습니다. ### 예제를 기반으로 메시를 설계하고 구현. 무게중심 좌표를 이용해 내부 채색 --- 저번주차 과제에 이어서 작업을 해보도록 하였습니다. 입력을 진행할 때 마다 버텍스가 하나씩 추가되므로, Triangle List 보다는 Triangle Strip이 더 적합하다고 생각하였습니다. 따라서 인덱스 버퍼를 구현하지 않는, 렌더링은 **Triangle Strip** 기반으로 작업을 진행합니다. 방향키로 이동하여 삼각형을 찍습니다. 색상은 무게중심 좌표계를 통해 각 버텍스의 색상을 받아옵니다 예시는 Triangle Strip로 그리다보니 한계가 있어서 겹쳐서 그린 것이 좀 있습니다.  ```cpp // 게임 로직과 렌더링 로직이 공유하는 변수 std::vector<Vector3> list; Vector3 point(0.f, 0.f, 0.f); Vector3 lastPoint(0.f, 0.f, 0.f); Vector3 lastLastPoint(0.f, 0.f, 0.f); Vector2 lastInput; bool lastCommit = false; bool lastRCommit = false; // 게임 로직을 담당하는 함수 void SoftRenderer::Update2D(float InDeltaSeconds) { // 게임 로직에서 사용하는 모듈 내 주요 레퍼런스 auto& g = Get2DGameEngine(); const InputManager& input = g.GetInputManager(); const float HueShiftRate = 60.f; auto xAxisRaw = input.GetAxis(InputAxis::XAxis) * InDeltaSeconds; auto yAxisRaw = input.GetAxis(InputAxis::YAxis) * InDeltaSeconds; auto hue = InDeltaSeconds * HueShiftRate; bool commit = input.GetAxis(InputAxis::ZAxis) != 0; bool removeCommit = input.GetAxis(InputAxis::WAxis) != 0; auto currentInput = Vector3(xAxisRaw > 0 ? 1 : xAxisRaw < 0 ? -1 : 0, yAxisRaw > 0 ? 1 : yAxisRaw < 0 ? -1 : 0, hue); if (currentInput.Z < 0) { currentInput += Vector3(0, 0, 360); } point += currentInput; if (commit && (commit != lastCommit)) { lastLastPoint = Vector3((int)lastPoint.X, (int)lastPoint.Y, lastPoint.Z); lastPoint = Vector3((int)point.X, (int)point.Y, ((int)(point.Z+ 360) % 360) / 360.f); list.push_back(lastPoint); } //ctrl z if (removeCommit && (removeCommit != lastRCommit)) { list.erase(list.end() - 1); } lastRCommit = removeCommit; lastCommit = commit; } // 렌더링 로직을 담당하는 함수 void SoftRenderer::Render2D() { // 렌더링 로직에서 사용하는 모듈 내 주요 레퍼런스 auto& r = GetRenderer(); const auto& g = Get2DGameEngine(); // 배경에 격자 그리기 DrawGizmo2D(); // 메시 데이터의 선언 static constexpr float squareHalfSize = 0.5f; auto vertexCount = list.size(); if (vertexCount >= 3) { // 변환된 정점을 잇는 선 그리기 for (size_t ti = 0; ti < vertexCount - 2; ++ti) { size_t t0 = ti; size_t t1 = ti + 1; size_t t2 = ti + 2; Vector2 tv0 = list[t0].ToVector2(); Vector2 tv1 = list[t1].ToVector2(); Vector2 tv2 = list[t2].ToVector2(); Vector2 u = tv0 - tv2; Vector2 v = tv1 - tv2; float uDotv = u.Dot(v); float uDotu = u.Dot(u); float vDotv = v.Dot(v); float denominator = uDotv * uDotv - uDotu * vDotv; float invDenominator = 1.f / denominator; float maxX = Math::Max3(tv0.X, tv1.X, tv2.X); float maxY = Math::Max3(tv0.Y, tv1.Y, tv2.Y); float minX = Math::Min3(tv0.X, tv1.X, tv2.X); float minY = Math::Min3(tv0.Y, tv1.Y, tv2.Y); ScreenPoint minScreen(Vector2(minX, minY)); ScreenPoint maxScreen(Vector2(maxX, maxY)); for (int y = minScreen.Y; y <= maxScreen.Y; ++y) { for (int x = minScreen.X; x <= maxScreen.X; ++x) { Vector2 target(x, y); Vector2 w = target - tv2; float wDotu = w.Dot(u); float wDotv = w.Dot(v); float s = (wDotv * uDotv - wDotu * vDotv) * invDenominator; float t = (wDotu * uDotv - wDotv * uDotu) * invDenominator; float oneMinusST = 1.f - s - t; if ((s >= 0.f && s <= 1.f) && (t >= 0.f && t <= 1.f) && (oneMinusST >= 0.f && oneMinusST <= 1.f)) { auto color = HSVColor(list[t0].Z, 0.5f, 0.9f).ToLinearColor() * s + HSVColor(list[t1].Z, 0.5f, 0.9f).ToLinearColor() * t + HSVColor(list[t2].Z, 0.5f, 0.9f).ToLinearColor() * oneMinusST; r.DrawPoint(ScreenPoint::ToScreenCoordinate(_ScreenSize, target), color); } } } } } for (int x = -5; x < 5; ++x) { for (int y = -5; y < 5; y++) { r.DrawPoint(ScreenPoint::ToScreenCoordinate(_ScreenSize, point.ToVector2() + Vector2(x, y)), LinearColor::Red); r.DrawPoint(ScreenPoint::ToScreenCoordinate(_ScreenSize, lastPoint.ToVector2() + Vector2(x, y)), LinearColor::Blue); r.DrawPoint(ScreenPoint::ToScreenCoordinate(_ScreenSize, lastLastPoint.ToVector2() + Vector2(x, y)), LinearColor::Green); } } // 현재 위치, 크기, 각도를 화면에 출력 r.PushStatisticText(std::string("Position : ") + currentPosition.ToString()); r.PushStatisticText(std::string("Scale : ") + std::to_string(currentScale)); r.PushStatisticText(std::string("Degree : ") + std::to_string(currentDegree)); } ```
