졸업작품 프로젝트 팀을 들어가니 요청을 받았습니다.
현재 유적이나 돌 모듈 등에 이끼 표현이 들어가는데, 자연스럽게 표현할 수 있는 쉐이더가 필요합니다.
이 과정에서 필요한 머테리얼이 있다면 요청해주시면 감사하겠습니다.
결과물
Day 2 작업물입니다
요청사항 분석
해당 정보로는 정확히 요청사항 분석이 어려웠습니다.
현재 유적이나 돌 모듈 등에 이끼 표현이 들어가는데
에서
업무에 관련한 사항으로
- 자동화를 하고싶은건가요
- 대체해야하는건가요?
- 기능의 추가가 필요한것인가요?
구현에 관련한 사항으로
- noise가 붙은 stochaostic texture blending을 원하는것인가요?(기능추가)
- 아니면 일괄적으로 적용할 수 있는 쌓인눈 쉐이더 같은걸 이끼버전으로 원하는건가요?(자동화)
- 아니면 그냥 레이어드 블렌딩이 필요한건가요?(대체)
- 두께감이 필요한가요? (=버텍스 처리를 해야하나요?, 기능추가)
- 자연스럽게 표현할 수 있는 쉐이더. 라면 조명연산하에 음지에 있는 표면에만 나타내어야 하는건가요?(기능추가)
를 추가로 질의했고,
아마 버텍스페인팅이나 앞에서말한 텍스쳐맵같은걸로 머트리얼을 블렌하는걸 원하시는게 아닐까 싶습니다..
라는 답변을 받았습니다.
따라서 전부 구현하기로 합니다.
Stochastic
반복되는 패턴이 최대한 눈에띄지않도록 블렌딩하는 방법입니다.
참조 : https://blog.unity.com/engine-platform/procedural-stochastic-texturing-in-unity
기존에 작성해둔걸 슬쩍 가져옵니다.
4방향 타일링입니다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
float4 hash4(in float2 input)
{
const float2 offset = float2(26.0, 161.0);
const float domain = 71.0;
const float invDomain = 1 / domain;
const float someLargeFixed = 951.135664;
const float invSomeLargeFixed = (1 / someLargeFixed);
float4 p = float4(input.xy, input.xy + 1);
p = frac(p * invDomain) * domain;
p += offset.xyxy;
p *= p;
return frac(p.xzxz * p.yyww * invSomeLargeFixed);
}
void textureTiling1_float(in Texture2D tex, in SamplerState ss, in float2 uv, out float3 color)
{
float2 p = float2(floor(uv));
float2 f = frac(uv);
// generate per-tile transform
float4 ofa = hash4(p + float2(0, 0));
float4 ofb = hash4(p + float2(1, 0));
float4 ofc = hash4(p + float2(0, 1));
float4 ofd = hash4(p + float2(1, 1));
float2 _ddx = ddx(uv);
float2 _ddy = ddy(uv);
// transform per-tile uvs
ofa.zw = sign(ofa.zw - 0.5);
ofb.zw = sign(ofb.zw - 0.5);
ofc.zw = sign(ofc.zw - 0.5);
ofd.zw = sign(ofd.zw - 0.5);
// uv's, and derivatives (for correct mipmapping)
float2 uva = uv * ofa.zw + ofa.xy;
float2 ddxa = _ddx * ofa.zw;
float2 ddya = _ddy * ofa.zw;
float2 uvb = uv * ofb.zw + ofb.xy;
float2 ddxb = _ddx * ofb.zw;
float2 ddyb = _ddy * ofb.zw;
float2 uvc = uv * ofc.zw + ofc.xy;
float2 ddxc = _ddx * ofc.zw;
float2 ddyc = _ddy * ofc.zw;
float2 uvd = uv * ofd.zw + ofd.xy;
float2 ddxd = _ddx * ofd.zw;
float2 ddyd = _ddy * ofd.zw;
// fetch and blend
float2 b = smoothstep(0.25, 0.75, f);
color = lerp(
lerp(tex.SampleGrad(ss,uva, ddxa, ddya), tex.SampleGrad(ss,uvb, ddxb, ddyb), b.x),
lerp(tex.SampleGrad(ss,uvc, ddxc, ddyc), tex.SampleGrad(ss,uvd, ddxd, ddyd), b.x),
b.y).rgb;
}
노션에서 작성한 파일이 다 날라가서 지금은 잔해밖에 남지않은 코드더미를 사용했습니다.
이것말고도 여러 방식이 존재하는데(보로노이,노이즈텍스처 사용 등),
이번에는 일단 PoC를 위해 제일 간단한 stochastic을 사용했습니다.

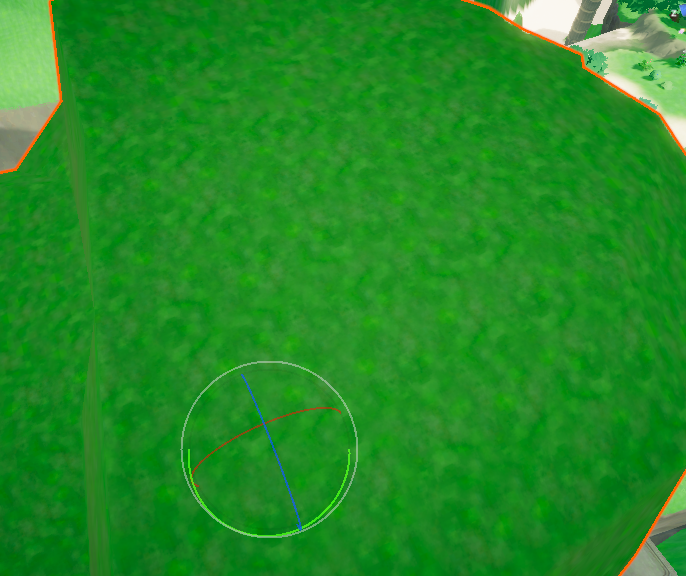

타일링 50값 치곤 적당히 잘 된 것 같네요. (Day 1 )
텍스처 블렌드
버텍스컬러를 사용해서 텍스처를 블렌딩해야합니다.
특수하게도, 이번 프로젝트는 기본 버텍스컬러를 검정으로 잡고 작업을 진행합니다.
사실 블렌드 자체는 간단합니다 약식으로 lerp(main,sub,vertexColor.r) 하면 끝이잖아요?
다만, 여기서 구현할 때 많은 수정사항이 존재했는데,
- 경계부분이 그라데이션으로 풀리는게 아니라 디테일 형태로 남아야함
- 대신 내부엔 노이즈가 들어가면 안됨
- 디테일의 형태가 나타나는 영역을 조절할 수 있어야함
3번의 피드백을 통해 수정되었습니다.
빛 연관
텍스처에서 월드노말을 가져와, 빛 * -1 과 내적합니다. 이를 OneMinus 하면 빛과 바라보는방향이 같을때 0을 뱉고, 전혀다를때 2를, 직교할때 1을 뱉습니다.
이걸 이제 SunDirOffset이라는 오프셋 파라메터를 통해 더해주고 saturate하여 빛과 이끼의 상호작용을 구현합니다.

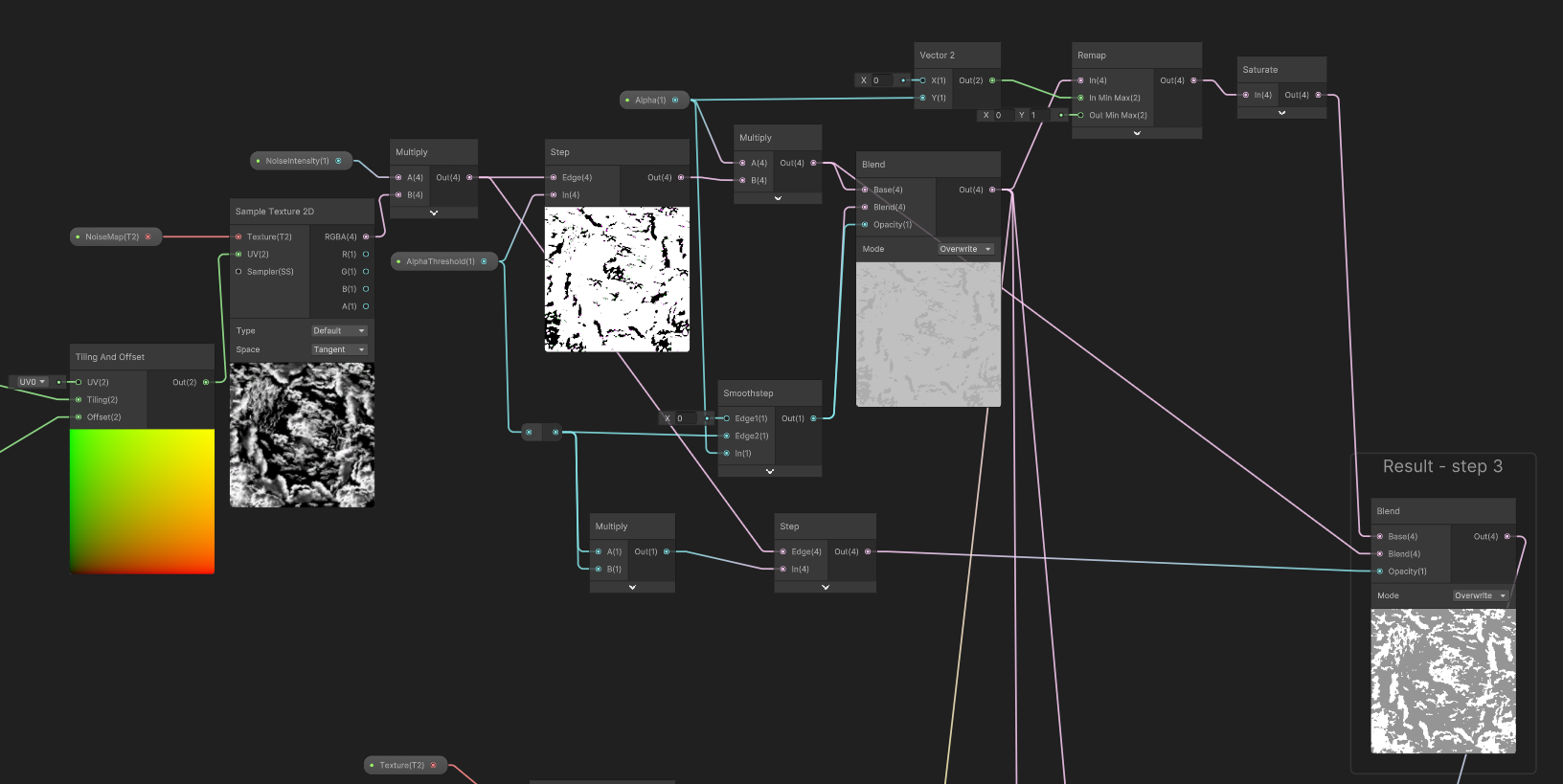

노이즈 블렌드
일단 노이즈 텍스처와 알파 문턱값을 추가하고, 알파값을 받아오도록 합니다.
노이즈가 마음에 안들수있으니 인텐시티를 추가로 노이즈에 곱하고,
알파가 문턱값을 넘길때 - A
알파 문턱값과 노이즈 텍스처를 step, 영역을 확보합니다.
이를 알파값과 곱해 문턱보다 알파가 높을때, 하얀색이 나올 수 있도록 처리합니다
알파가 문턱값을 못넘길때 - B
어느정도까지 못넘기는지 선형적인 느낌으로 표현하기 위해
smoothStep을 최대값을 문턱, in값을 알파로 설정합니다.
저 위 둘(A,B) 을 이제 블렌드(lerp) 한 다음,
전체적으로 어두워졌기때문에 알파값을 최대치로한 리맵핑을 적용합니다.
끄트머리 처리
알파 문턱값을 제곱한 값을 노이즈 * 인텐시티 값과 또 step해줍니다.
블렌드한 값을 다시 A와 블렌드(Lerp)하되, 이때 위의 step값을 사용해주면
끄트머리에 남는 디테일들은 알파값이 동일하게 적용되어 ‘짜잘하게 남는’ 디테일이 완성됩니다.

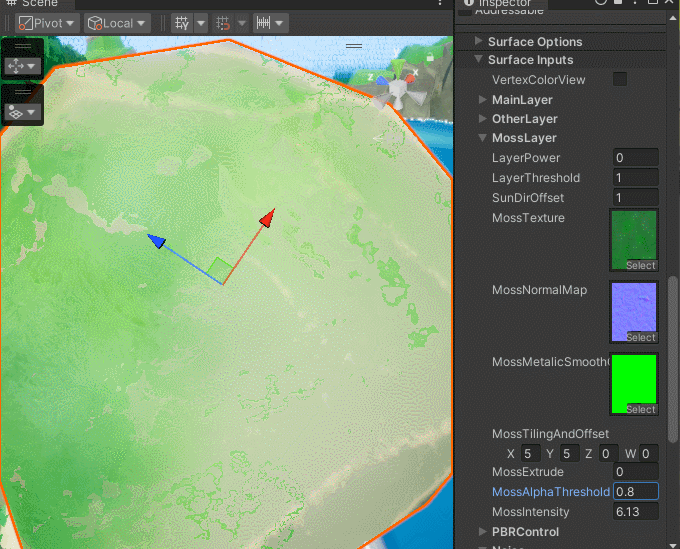

Day2-문턱값과 세기를 통한 조절
버텍스 모핑(Morphing)
그럼 이제 두께감을 줘봅시다.
일단 간단한 방법으로 버텍스쉐이더단에서 버텍스 노말 방향으로 버텍스포지션을 수정하는 것입니다.
대신 이 경우, 중첩된 버텍스가 각 다른 버텍스컬러를 가질 경우(면을 채색할 경우),
아웃라인이 깨지듯 그냥 균열이 일어날 수 있습니다.
하지만 우리의 아티스트는 잘 칠해줄 것이라 믿고 (현재 로우폴밖에 없어서 테스트가 힘듦)
2일차 작업을 마칩니다.

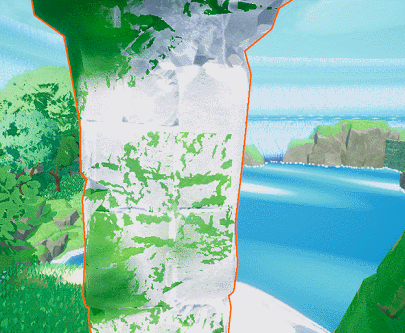

Day2-칠하는것 까지 확인
