풀 지오메트리 쉐이더

2022년 5월 24일

기본적 구현

---

이번에는 강의중에 잠시 언급된 GrassShader를 구현해 볼 것입니다.

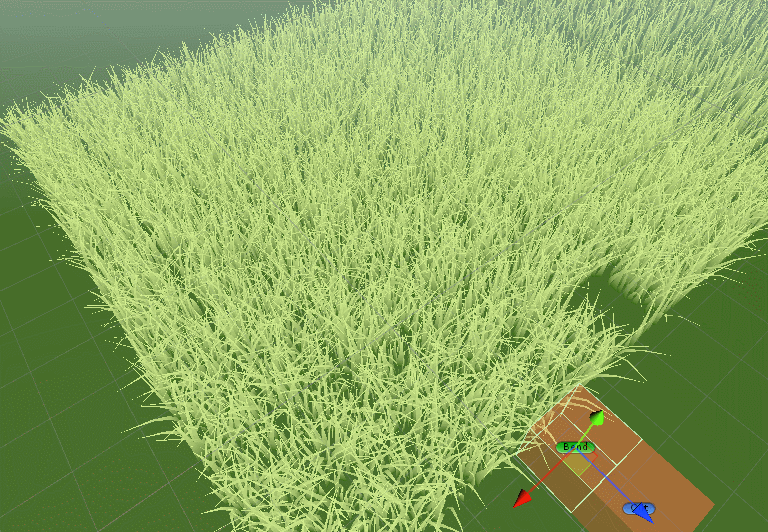

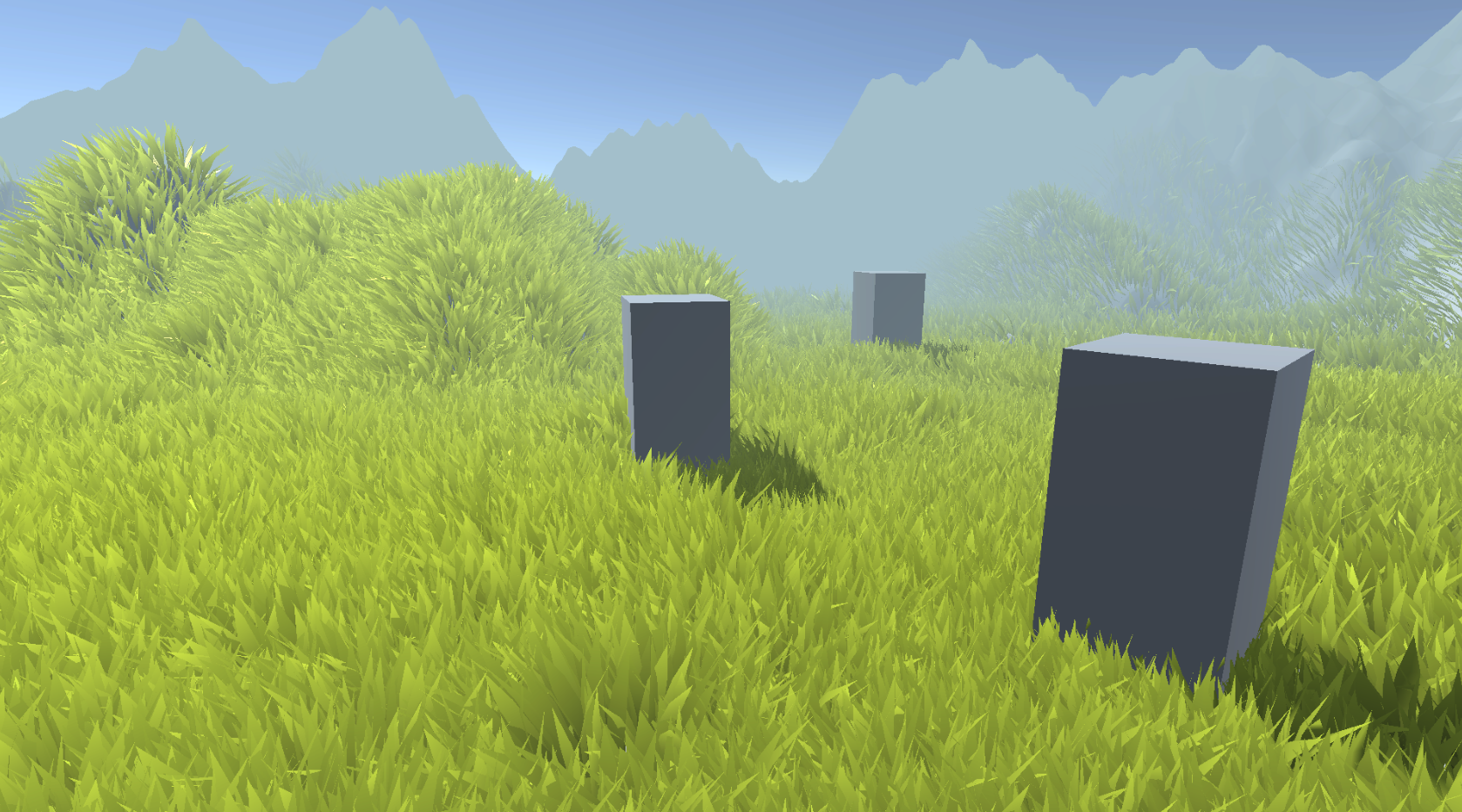

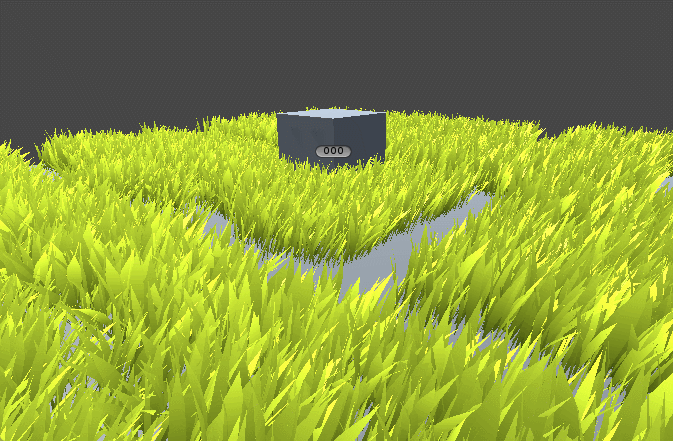

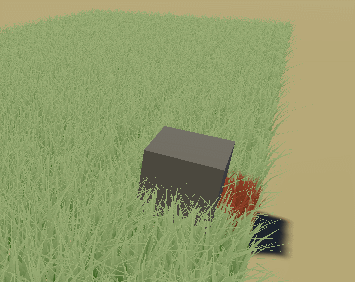

구현물

재료는….

https://roystan.net/articles/grass-shader.html

https://catlikecoding.com/unity/tutorials/advanced-rendering/tessellation/

여기있습니다.

구성은 단순합니다.

절차

---

1. 지오메트리 쉐이더를 통해 삼각형 생성하기
2. 색상 및 회전 처리 (행렬곱)
3. 테셀레이션
4. 윈드
5. 바닥점에만 해당하는 바닥맞추기-변환
6. 스트립 형식을 통한 풀의 추가 버텍스 - 곡률 설정
7. 그림자 설정
8. 조명 설정
9. 포그 설정
10. 추가 렌더텍스처를 이용한 상호작용

전처리

몇가지 전처리가 필요합니다.

일단 테셀레이션과 지오메트리를 사용하겠다는 명령어가 필요합니다

또한 vertex, hull, domain, geometry,fragment 에 대한 지정이 필요하죠.

#pragma require geometry
#pragma require tessellation tessHW

#pragma vertex geomVert
#pragma hull hull
//tessellation
#pragma domain domain
#pragma geometry geom

#pragma fragment frag

그리고 헐, 도메인 쉐이더등에 추가 어트리뷰트가 존재하는데,

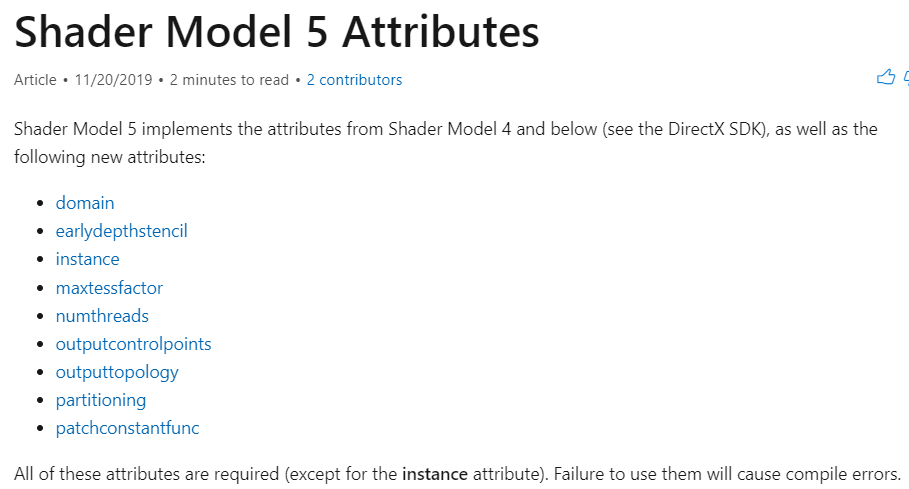

이는 HLSL, 쉐이더 모델5에 존재하는 어트리뷰트입니다.

패치 유형에 관한 설정을 할 수 있기 때문에,

삼각형으로 만들것이므로

[domain("tri")]
[outputcontrolpoints(3)]
[outputtopology("triangle_cw")] // *
[partitioning("integer")]
[patchconstantfunc("patchConstantFunc")]

• cw는 clock wise - 시계방향,
  ccw는 counter-clockwise, 반시계방향입니다.

다음과 같이 설정합니다.

토폴로지에서 삼각형을 어떻게 생성할 것인가에 대하며, 쉽게생각하면 앞면과 뒷면에 대한 것 입니다 (backFaceCull이 외적을 통해 앞면과 뒷면을 검사하는것과 유사합니다.)

patchConstantFunc는 후술합니다.

VertexShading

보통은 버텍스쉐이더에서 미리 위치정보를 월드기반으로 변경하여 작성하지만,

저희는 hull - domain - geometry 를 거쳐야하기때문에 일단 그냥 패스합니다.

최종적으로 만들어진 버텍스 - 도메인 단계에서

버텍스쉐이더 역할을 해줄 tessVert함수를 통해 변환을 수행할 예정입니다.

만약 이 단계에서 월드좌표로 변경했다면,

플랫폼이나 기기에 따라 좌표가 이상해지는 오류가 발생할 수 있습니다.

VertexOutput geomVert(VertexInput v)
{
    VertexOutput o;

    o.vertex = v.vertex;
    o.normal = v.normal;
    o.tangent = v.tangent;
    o.uv = TRANSFORM_TEX(v.uv, _GrassMap);
    return o;
}

Hull & Tessellation

InputPatch라는 새로운 데이터타입이 있습니다.

제어점 배열을 나타내는데, 간단하게 어떤 버텍스를 뱉을 것 인지만 알려주면 됩니다.

[domain("tri")]
[outputcontrolpoints(3)]
[outputtopology("triangle_cw")]
[partitioning("integer")]
[patchconstantfunc("patchConstantFunc")]
VertexInput hull(InputPatch < VertexInput, 3 > patch, uint id : SV_OutputControlPointID)
{
    return patch[id];
}

여기서 패치 상수 데이터를 계산하는식은 다음과 같습니다.

//_ProjectionParams = {1.0 (or –1.0 if currently rendering with a flipped projection matrix), near plane, far plane , 1/FarPlane}
float tessellationEdgeFactor(VertexInput vert0, VertexInput vert1)
{
    float3 vertexPos = TransformObjectToWorld(lerp(vert0.vertex, vert1.vertex, 0.5f));
    float dist = distance(vertexPos.xyz, _WorldSpaceCameraPos);

    //near,far remap=> 0,1 -> 1,0
    float rate = smoothstep(0, _TessellationGrassDistanceFar, dist);
    float inverseLinearizedDistance10 = (1 - rate);
    float steppedFactor = ceil(inverseLinearizedDistance10 * _TessellationGrassDistance) / _TessellationGrassDistance;

    //small is large interval between geom
    return steppedFactor * _TessellationGrassDistanceRate;
}

TessellationFactors patchConstantFunc(InputPatch < VertexInput, 3 > patch)
{
    TessellationFactors f;

    f.edge[0] = tessellationEdgeFactor(patch[1], patch[2]);
    f.edge[1] = tessellationEdgeFactor(patch[2], patch[0]);
    f.edge[2] = tessellationEdgeFactor(patch[0], patch[1]);
    f.inside = (f.edge[0] + f.edge[1] + f.edge[2]) / 3.0f;

    return f;
}

카메라와의 거리에 따라 테셀레이션 팩터를 조절하여, cascade처럼 단계를 둔 후,

카메라 위치 기준 멀리있는 지역의 풀은 그리지 않도록 처리합니다.

Domain

HullShader에서 받은 제어점의 정보로 보간 작업을 해줘야합니다.

이때 무게중심좌표를 사용하는데…

무게중심 좌표가 가지는 의미와 특징

무게중심좌표는 기존 정리된 내용을 재사용하겠습니다.

아무튼 그렇게 무게중심좌표를 통한 삼각형 안에서의 특정 점의 보간을 위해

각 버텍스와 노멀, 탄젠트와 UV를 보간합니다.

그 후 해당정보로 버텍스정보를 만들어 넘깁니다.

[domain("tri")]
VertexOutput domain(TessellationFactors factors, OutputPatch < VertexInput, 3 > patch, float3 barycentricCoordinates : SV_DomainLocation)
{
    VertexInput i;

    #define INTERPOLATE(fieldname) i.fieldname = \
            patch[0].fieldname * barycentricCoordinates.x + \
            patch[1].fieldname * barycentricCoordinates.y + \
            patch[2].fieldname * barycentricCoordinates.z;

    INTERPOLATE(vertex)
    INTERPOLATE(normal)
    INTERPOLATE(tangent)
    INTERPOLATE(uv)

    return tessVert(i);
}

그 후 Vertex shader에서 수행하던 월드좌표변환을 수행해줍니다.

VertexOutput tessVert(VertexInput v)
{
    VertexOutput o;

    o.vertex = float4(TransformObjectToWorld(v.vertex), 1.0f);
    o.normal = TransformObjectToWorldNormal(v.normal);
    o.tangent = float4(TransformObjectToWorldNormal(v.tangent).xyz, v.tangent.w);
    o.uv = v.uv;
    return o;
}

Geometry

여기까지 진행했다면, 버텍스는 성공적으로 생성되었습니다.

그러면 이제 대망의 지오메트리 쉐이더입니다

생각보다 복잡하지만, 단순합니다.

탄젠트 공간을 만들어 로컬과 탄젠트공간을 변환할 수 있는 행렬을 만들고,

풀의 다향성을 주기위한 랜덤회전, 랜덤 꺾임, 바람에 대한 회전행렬을 구성하고

입력값을 기반으로 쌓아올립니다. 대신 strip으로 쌓아올리는데,

최종적으로 RestartStrip을 해서 토폴로지를 변환합니다.

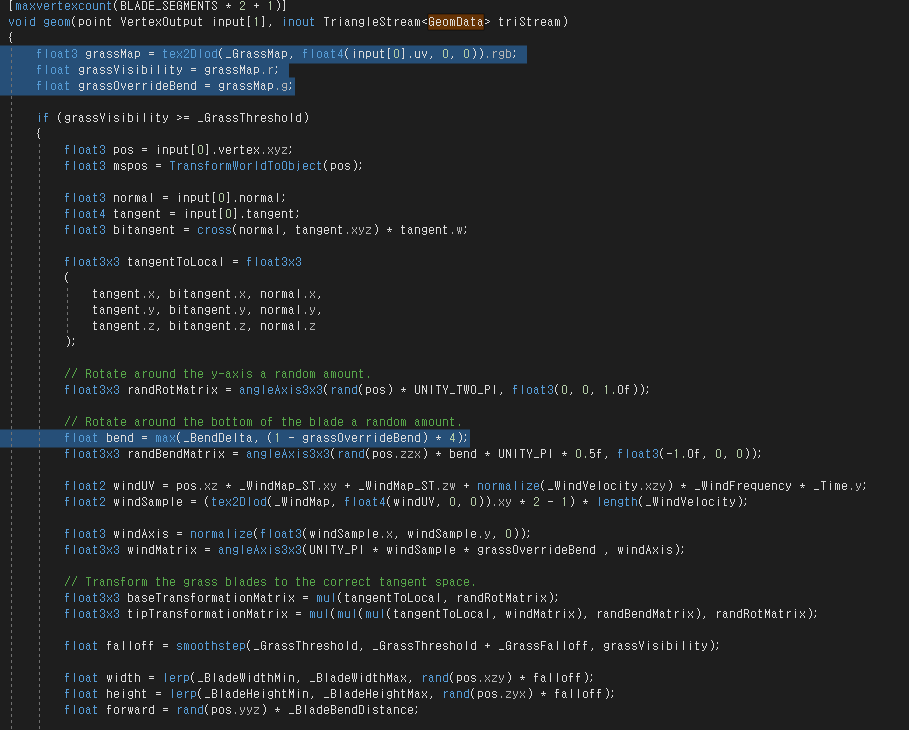

[maxvertexcount(BLADE_SEGMENTS * 2 + 1)]
void geom(point VertexOutput input[1], inout TriangleStream<GeomData> triStream)
{
    float3 grassMap = tex2Dlod(_GrassMap, float4(input[0].uv, 0, 0)).rgb;
    float grassVisibility = grassMap.r;
    float grassOverrideBend = grassMap.g;
    float grassOverrideHeight = grassMap.b;

    if (grassVisibility >= _GrassThreshold)
    {
        float3 pos = input[0].vertex.xyz;
        float3 mspos = TransformWorldToObject(pos);

        float3 normal = input[0].normal;
        float4 tangent = input[0].tangent;
        float3 bitangent = cross(normal, tangent.xyz) * tangent.w;

        float3x3 tangentToLocal = float3x3
        (
            tangent.x, bitangent.x, normal.x,
            tangent.y, bitangent.y, normal.y,
            tangent.z, bitangent.z, normal.z
        );
        tangentToLocal = mul(unity_WorldToObject, tangentToLocal);

        // Rotate around the y-axis a random amount.
        float3x3 randRotMatrix = angleAxis3x3(rand(pos) * UNITY_TWO_PI, float3(0, 0, 1.0f));

        // Rotate around the bottom of the blade a random amount.
        float bend = max(_BendDelta, (1 - grassOverrideBend) * 4);
        float3x3 randBendMatrix = angleAxis3x3(rand(pos.zzx) * bend * UNITY_PI * 0.5f, float3(-1.0f, 0, 0));

        // Wind
        float2 windUV = pos.xz * _WindMap_ST.xy + _WindMap_ST.zw + normalize(_WindVelocity.xzy) * _WindFrequency * _Time.y;
        float2 windSample = (tex2Dlod(_WindMap, float4(windUV, 0, 0)).xy * 2 - 1) * length(_WindVelocity);

        float3 windAxis = normalize(float3(windSample.x, windSample.y, 0));
        float3x3 windMatrix = angleAxis3x3(UNITY_PI * windSample * grassOverrideBend, windAxis);

        // Transform the grass blades to the correct tangent space.
        float3x3 baseTransformationMatrix = mul(tangentToLocal, randRotMatrix);
        float3x3 tipTransformationMatrix = mul(mul(mul(tangentToLocal, windMatrix), randBendMatrix), randRotMatrix);

        float falloff = smoothstep(_GrassThreshold, _GrassThreshold + _GrassFalloff, grassVisibility);

        float width = lerp(_BladeWidthMin, _BladeWidthMax, rand(pos.xzy) * falloff);
        float height = lerp(_BladeHeightMin, _BladeHeightMax, rand(pos.zyx) * falloff) * grassOverrideHeight;
        float forward = rand(pos.yyz) * _BladeBendDistance;

        float3 tangentNormal = normal;

        // Create blade segments by adding two vertices at once.
        for (int i = 0; i < BLADE_SEGMENTS; ++i)
        {
            float3x3 transformationMatrix = (i == 0) ? baseTransformationMatrix : tipTransformationMatrix;

            float t = i / (float)BLADE_SEGMENTS;
            float temp = t + 1 / (float)BLADE_SEGMENTS;

            //appendix - approx(#1,#2)
            float xpos = ((temp * 1.247993 - 0.101306) - pow(temp * 1.247993 - 0.401306, 4.0) - 0.1) * 0.2 * width;
            float3 offset = float3(xpos, pow(t, _BladeBendCurve) * forward, height * t);

            //normal setup for lighting
            float3 surfaceUp = normalize(cross(offset, float3(1, 0, 0)));
            tangentNormal = lerp(tangentNormal, surfaceUp, t);

            //append
            triStream.Append(TransformGeomToClip(mspos, tangentNormal, float3(offset.x, offset.y, offset.z), transformationMatrix, float2(0, t)));
            triStream.Append(TransformGeomToClip(mspos, tangentNormal, float3(-offset.x, offset.y, offset.z), transformationMatrix, float2(1, t)));
        }

        // Add the final vertex at the tip of the grass blade.
        triStream.Append(TransformGeomToClip(mspos, tangentNormal, float3(0, forward, height), tipTransformationMatrix, float2(0.5, 1)));

        triStream.RestartStrip();
    }
}

GeomData TransformGeomToClip(float3 pos, float3 normal, float3 offset, float3x3 transformationMatrix, float2 uv)
{
    GeomData o;

    o.pos = TransformObjectToHClip(pos + mul(transformationMatrix, offset));
    o.normal = -TransformObjectToWorldNormal(mul(transformationMatrix, normal));
    o.uv = uv;
    o.worldPos = TransformObjectToWorld(pos + mul(transformationMatrix, offset));
    o.fogCoord = ComputeFogFactor(o.pos.z);
    return o;
}

이 코드는 이것저것 많이 추가되어서 많아보이는거지,

실제론 별로 없습니다. 공간변환만 유의해서 진행한다면 크게 어렵지 않습니다.

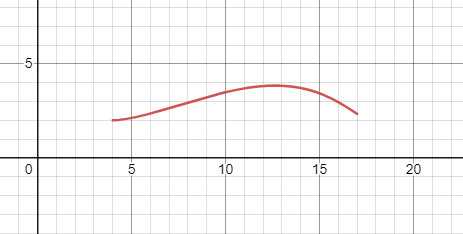

참고로 저 approx(#1,#2) 부분은 풀의 형태를 수식으로 만든 후, 근사하여 상수로 변경한 것입니다.

부록을 참조해주세요

추가구현

빛과 그림자

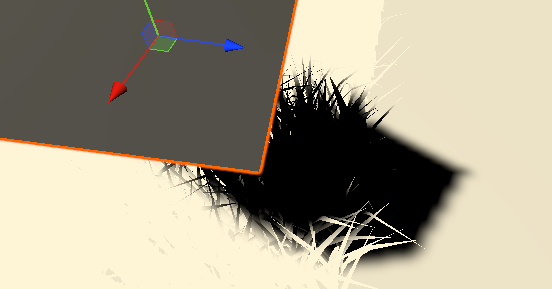

그림자

일단 멀티컴파일 처리부터 합시다.

_MAIN_LIGHT_SHADOWS 가 정의되어있거나,

_MAIN_LIGHT_SHADOWS_CASCADE가 정의되어있을 때,

저희는 이제 그림자를 받아와서 적용해야합니다.

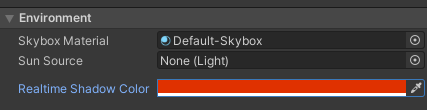

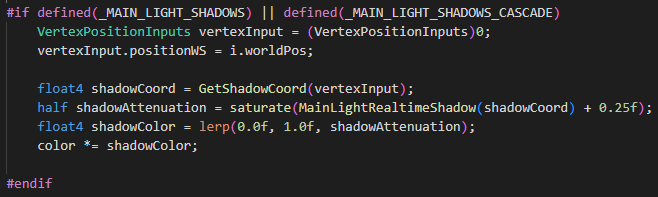

하지만 그림자 색상이 야매입니다.

이걸 가져올 수 있는 방법이 있을까요?

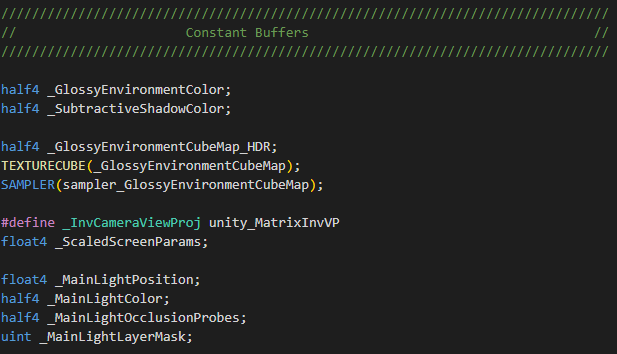

Input.hlsl을 뜯어보면 다음과 같은 데이터들이 있습니다.

_SubtractiveShadowColor? 왠지 말이 되는 이름입니다.

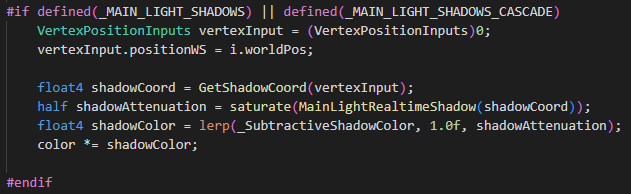

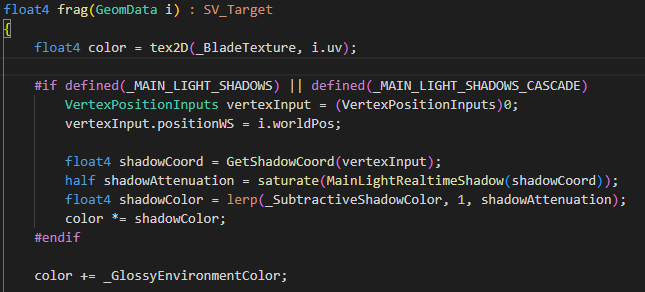

Attenuation의 값은 0에 가까울수록 그림자색상이 나와야하므로, lerp의 앞에 넣어봅니다.

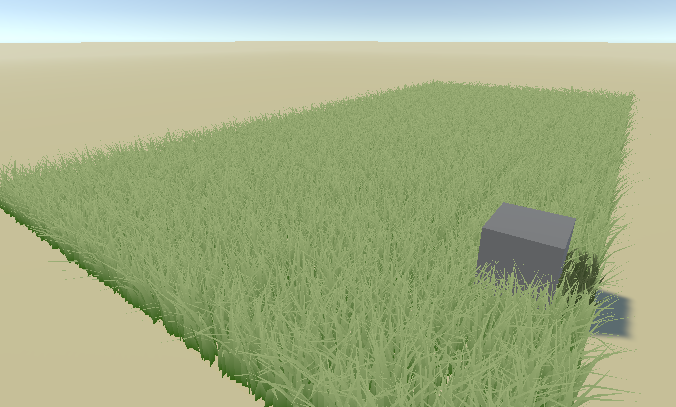

굳

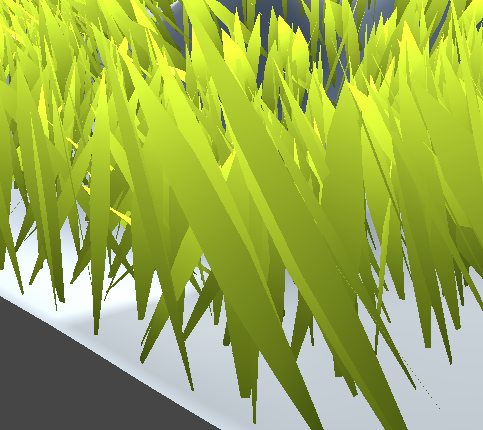

Environment Lighting이 안먹습니다.

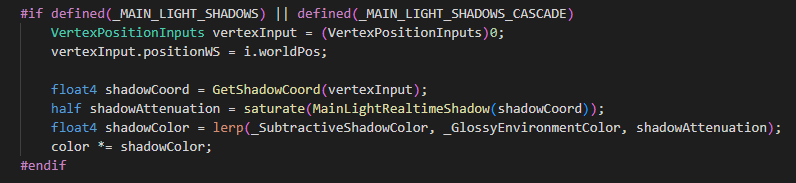

그런데 이렇게넣으면

뭔가 여전히 문제가 있습니다.

잘생각해보면 이것은 그림자와 관련이 없습니다.

단순히 더해줍니다.

_SubtractiveShadowColor 대신 unity_ShadowColor를 사용해줍니다.

이게 찐퉁인듯 하네요.

빛

GGX나 때려박아 넣읍시다.

void GGX(in GeomData i, out float lambertian, out float specularTerm)
{
    i.normal = normalize(i.normal);

    //half lambert
    Light light = GetMainLight();
    lambertian = saturate(dot(i.normal, light.direction));
    lambertian = lambertian * 0.5f + 0.5f;

    //BPhong
    float3 view = GetWorldSpaceNormalizeViewDir(i.worldPos);            //ShaderVariablesFunctions.hlsl
    float3 halfDirection = SafeNormalize(view + light.direction);       //common.hlsl

    float NoH = saturate(dot(halfDirection, i.normal));
    half LoH = half(saturate(dot(light.direction, halfDirection)));

    //GGX
    half LoH2 = LoH * LoH;
    half NoH2 = NoH * NoH;
    float R2 = _Roughness * _Roughness;

    float d = NoH2 * (R2 - 1) + 1.00001f;
    half d2 = half(d * d);

    specularTerm = R2 / (d2 * max(half(0.1), LoH2) * (_Roughness * 4.0 + 2.0));
}

그렇게 만들어진 frag쉐이더는 다음과 같습니다.

float4 frag(GeomData i) : SV_Target
{
    float4 color = tex2D(_BladeTexture, i.uv);

    //shadow
    #if defined(_MAIN_LIGHT_SHADOWS) || defined(_MAIN_LIGHT_SHADOWS_CASCADE)
        VertexPositionInputs vertexInput = (VertexPositionInputs)0;
        vertexInput.positionWS = i.worldPos;

        float4 shadowCoord = GetShadowCoord(vertexInput);

        half shadowAttenuation = saturate(MainLightRealtimeShadow(shadowCoord));
        float4 shadowColor = lerp(unity_ShadowColor, 1, shadowAttenuation);
        //unity_ShadowColor _SubtractiveShadowColor
        color *= shadowColor;
        color *= _MainLightColor;
    #endif

    //apply ggx
    float lambertian, specularTerm;
    GGX(i, lambertian, specularTerm);
    color = color * lambertian + specularTerm;

    //ambient
    //PerFrameBuffer, _SubtractiveShadowColor,  _GlossyEnvironmentColor
    color += _GlossyEnvironmentColor;
		return color;
}

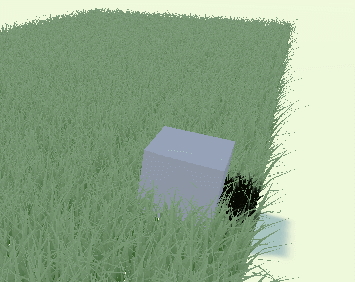

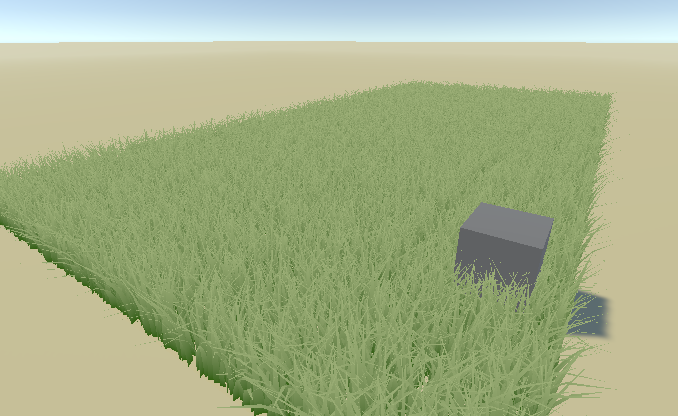

그러면 간단한 라이트가 먹히는 풀이 나옵니다.

포그 적용

아무래도 기존 버텍스-프래그먼트 쉐이더가 아니다 보니 조금 애로사항이 있습니다.

포그의 개념자체는 아주 단순합니다.

픽셀의 거리값을 기준으로 linear 혹은 exp로 최대 최소치를 설정한 0-1의 값을 구해낸 다음,

fogcolor랑 linear interpolation 처리하는 것이죠.

일단 멀티컴파일 처리를 한 후

포그의 값을 넣을 수 있도록

최종 fragment 단으로 넘어가는 데이터에서 fogCoordination을 추가합니다.

ComputeFogFactor의 인자는 clipSpace Position Z.

그러면 포그설정에 따라 0-1의 값으로 변환해줍니다

GeomData TransformGeomToClip(float3 pos, float3 normal, float3 offset, float3x3 transformationMatrix, float2 uv)
{
    GeomData o;

    o.pos = TransformObjectToHClip(pos + mul(transformationMatrix, offset));
    o.normal = -TransformObjectToWorldNormal(mul(transformationMatrix, normal));
    o.uv = uv;
    o.worldPos = TransformObjectToWorld(pos + mul(transformationMatrix, offset));
    o.fogCoord = ComputeFogFactor(o.pos.z);
    return o;
}

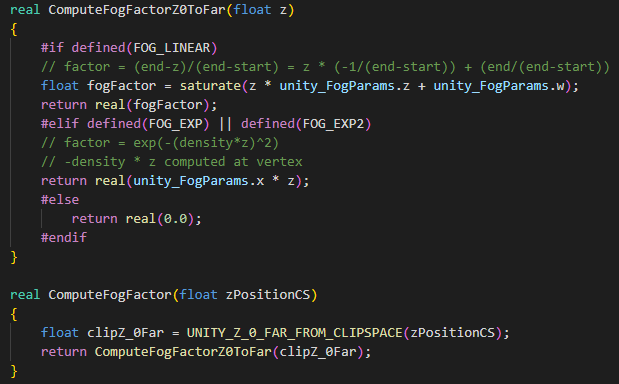

내부적으론

ComputeFogIntensity를 통해 exp 처리한 값으로 처리해주거나 하는데

Linear는 단순히 값을 반환하며, 이를 Lerp하여 뱉습니다.

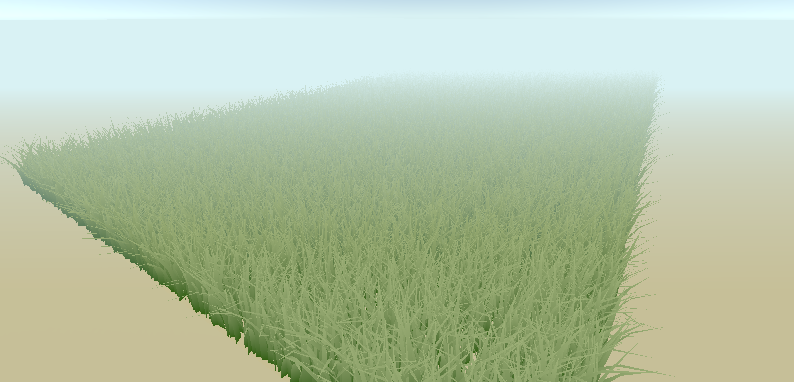

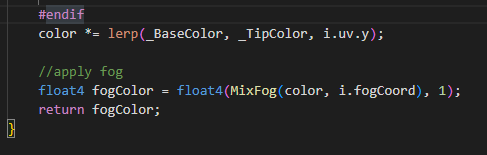

최종적으로 포그를 처리해서 뱉으면 짜잔

포그가 달렸습니다.

상호작용

잠을 자다가 그런생각을 했습니다.

어? 마스크맵이 있으면, 그냥 텍스처하나 그려서 지워지거나, 눌리거나 할 수 있는거 아닌가?

그렇게 머릿속으로 곰곰히 잘 숙성하다가 개발을 해보았습니다.

골자는 다음과 같습니다.

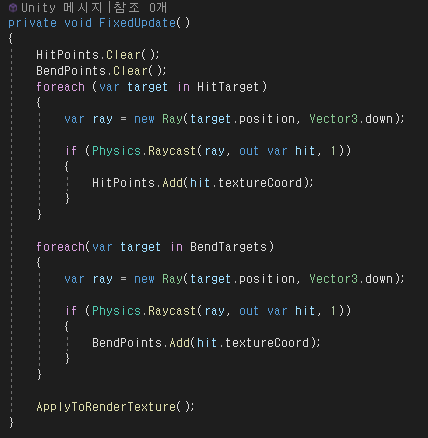

만약 공격이 발생한다면, 해당지점에 raycast를 사용하여 uv좌표를 가져옵니다.

맵에 사용될 렌더텍스처의 uv좌표에 색을 칠합니다.

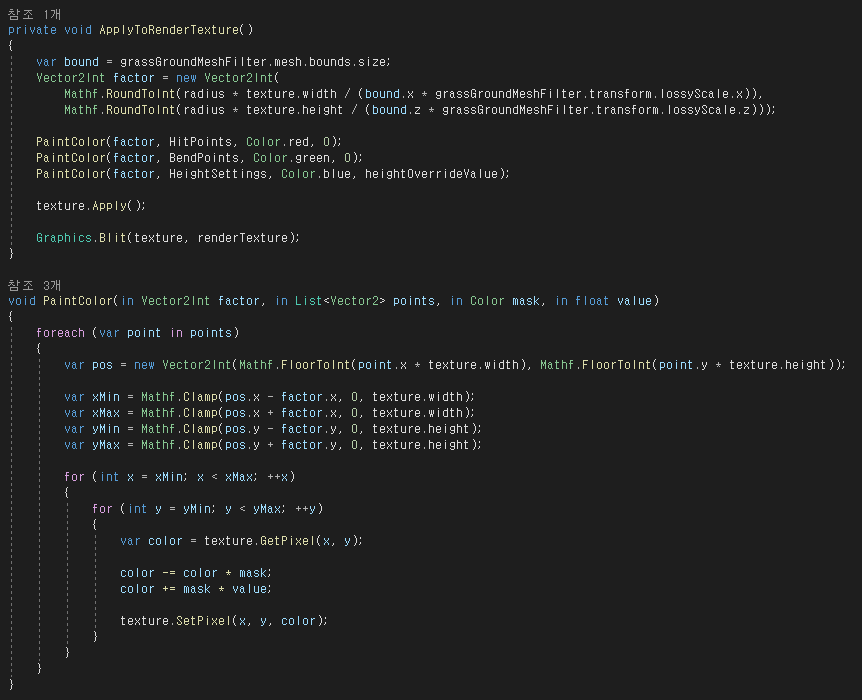

간단하게 충돌대상의 uv를 가져와서,

해당uv에 적절하게 색을 칠해줍니다.

uv는 [0~1]의 값을 가지므로,

텍스처 사이즈와 바운드와 트랜스폼의 크기를 가져와서 적당히 잘 섞어줍니다.

픽셀은 1단위니까요.

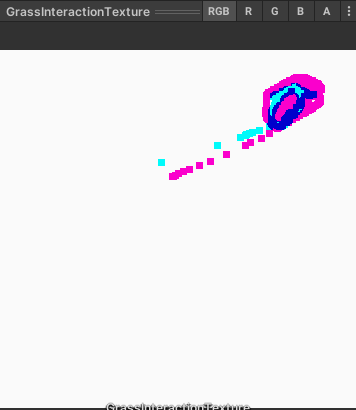

그러면 텍스쳐가 그려지고,

쉐이더에서 처리해줍니다.

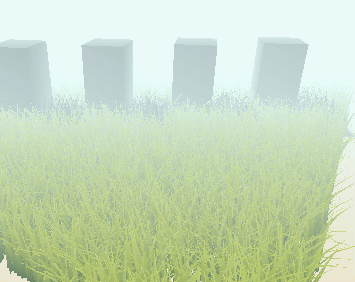

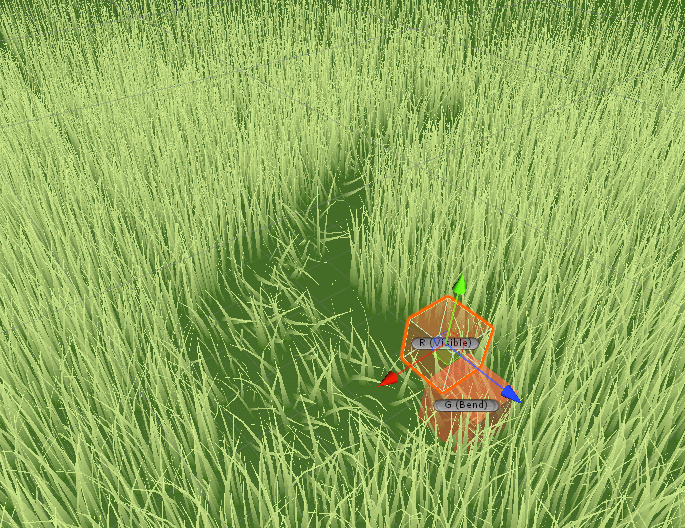

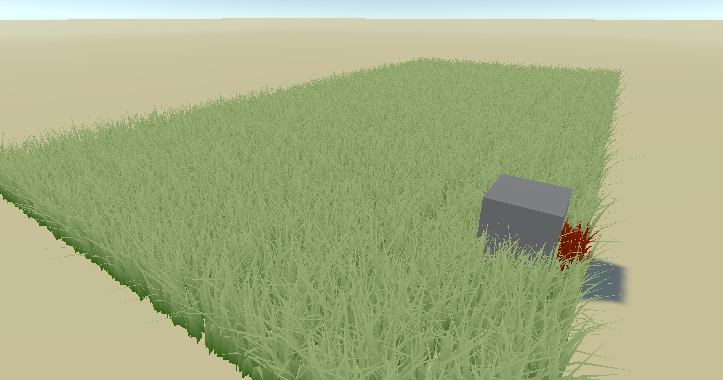

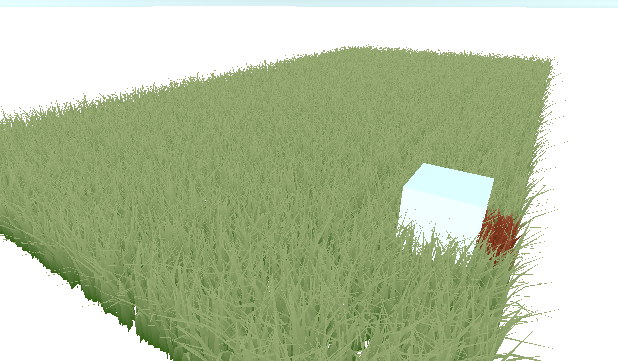

짜잔

대충 예제는 이렇습니다.

using System.Collections;
using System.Collections.Generic;
using System;
using UnityEngine;
using System.Linq;

public class GrassTextureInteraction : MonoBehaviour
{
    [SerializeField]
    private List<Transform> HitTarget;

    [SerializeField]
    private List<Transform> BendTargets;

    [SerializeField]
    private List<Transform> HeightSettingTargets;

    [SerializeField]
    private float reloadRuntime = 0.5f;

    [SerializeField]
    private float heightOverrideValue;

    [SerializeField]
    private float radius;

    [SerializeField]
    private MeshFilter grassGroundMeshFilter;

    [SerializeField]
    private RenderTexture renderTexture;

    private Texture2D texture;

    private readonly List<Vector2> HitPoints = new List<Vector2>();
    private readonly List<Vector2> BendPoints = new List<Vector2>();
    private readonly List<Vector2> HeightSettings = new List<Vector2>();

    void Awake()
    {
        texture = new Texture2D(renderTexture.width, renderTexture.height);
    }

    private void OnEnable()
    {
        //ClearTexture();
        StartCoroutine(UpdateLerping());
    }

    IEnumerator UpdateLerping()
    {
        float t = 0;
        var defaultColors = texture.GetPixels32();
        while (t < reloadRuntime)
        {
            LerpTexture(defaultColors, t / reloadRuntime);
            t += Time.deltaTime;
            yield return null;
        }
    }

    private void FixedUpdate()
    {
        HitPoints.Clear();
        BendPoints.Clear();
        HeightSettings.Clear();

        foreach (var target in HitTarget)
        {
            var ray = new Ray(target.position, Vector3.down);

            if (Physics.Raycast(ray, out var hit, 1))
            {
                HitPoints.Add(hit.textureCoord);
            }
        }

        foreach(var target in BendTargets)
        {
            var ray = new Ray(target.position, Vector3.down);

            if (Physics.Raycast(ray, out var hit, 1))
            {
                BendPoints.Add(hit.textureCoord);
            }
        }

        foreach (var target in HeightSettingTargets)
        {
            var ray = new Ray(target.position, Vector3.down);

            if (Physics.Raycast(ray, out var hit, 1))
            {
                HeightSettings.Add(hit.textureCoord);
            }
        }

        ApplyToRenderTexture();
    }

    private void LerpTexture(in Color32[] colors, float t)
    {
        var targetColor = Color.white;
        var list = new List<Color32>();

        foreach (var color in colors)
        {
            list.Add(Color.Lerp(color, Color.white, t));
        }

        texture.SetPixels32(list.ToArray());
        texture.Apply();
    }

    private void ClearTexture()
    {
        Color32 fillColor = Color.white;
        var colors = Enumerable.Repeat(fillColor, texture.width * texture.height).ToArray();

        texture.SetPixels32(colors);
        texture.Apply();
    }

    private void ApplyToRenderTexture()
    {
        var bound = grassGroundMeshFilter.mesh.bounds.size;
        Vector2Int factor = new Vector2Int(
            Mathf.RoundToInt(radius * texture.width / (bound.x * grassGroundMeshFilter.transform.lossyScale.x)),
            Mathf.RoundToInt(radius * texture.height / (bound.z * grassGroundMeshFilter.transform.lossyScale.z)));

        PaintColor(factor, HitPoints, Color.red, 0);
        PaintColor(factor, BendPoints, Color.green, 0);
        PaintColor(factor, HeightSettings, Color.blue, heightOverrideValue);

        texture.Apply();

        Graphics.Blit(texture, renderTexture);
    }

    void PaintColor(in Vector2Int factor, in List<Vector2> points, in Color mask, in float value)
    {
        foreach (var point in points)
        {
            var pos = new Vector2Int(Mathf.FloorToInt(point.x * texture.width), Mathf.FloorToInt(point.y * texture.height));

            var xMin = Mathf.Clamp(pos.x - factor.x, 0, texture.width);
            var xMax = Mathf.Clamp(pos.x + factor.x, 0, texture.width);
            var yMin = Mathf.Clamp(pos.y - factor.y, 0, texture.height);
            var yMax = Mathf.Clamp(pos.y + factor.y, 0, texture.height);

            for (int x = xMin; x < xMax; ++x)
            {
                for (int y = yMin; y < yMax; ++y)
                {
                    var color = texture.GetPixel(x, y);

                    color -= color * mask;
                    color += mask * value;

                    texture.SetPixel(x, y, color);
                }
            }
        }
    }
}

끝

---

코드는 gist에서 추가하거나 수정합니다

아래 gist를 확인해주세요.

https://gist.github.com/ashuatz/ed87305c0e1bf7b88d2bce139b41dcc8

Appendix

---

풀의 형태

풀의 한쪽 형태를 위와 같은 형태의 식으로 만들기위해 아래의 식을 근사함.

//appendix

//approximation #1
// y = ((x/13.6)-(x/13.6 - 0.3)^4 - 0.1)*5.3 + 1/( ((x/13.6)-(x/13.6 - 0.3)^4 - 0.1)*5.3)
// substitution => x/13.6 = w
// y = (w - (w - 0.3)^4 - 0.1)5.3 ≈ (w - (w^4 - 4w^30.3 + 6w^20.3^2 - 4w*0.3^3 + 0.3^4) - 0.1)*5.3
// y = (((-(x + 17.513 - 18) + 18) * 0.073529) - (((-(x + 17.513 - 18) + 18) * 0.073529) - 0.3)^4 - 0.1) * 5.3
// y = (-(x - 0.487) * 0.073529 - ((-(x - 0.487) * 0.073529) - 0.3)^4 - 0.1) * 5.3
//...
//approximation #2
//((17.0 * (temp - 0.0812)) * 0.073529 - pow((((17.0 * (temp - 0.0812)) * 0.073529) - 0.3), 4.0) - 0.1) * 0.2 * width
//((temp * 1.247993 - 0.101306) - pow(temp * 1.247993 - 0.401306, 4.0) - 0.1) * 0.2 * width

결과물 - 중간은 통통하고 시작은 얇게 만들 수 있음

플랫폼 문제

일단 OpenGLES 3.2에서 동작을 하지 않습니다. (2021년 기준)

불칸과 DX11에서는 잘 동작하고요.

OpenGL ES 3.2도 일단 geometry shader를 지원하는데 말이죠.
